FPV 5 Zoll Freestyle Copter: Alles was du wissen musst
Beim Kauf oder Bau eines FPV 5 Zoll Freestyle Copters gibt es viele Möglichkeiten und wichtige Entscheidungen zu treffen.
Ein FPV 5 Zoll Copter ist besonders beliebt für Freestyle aufgrund seiner Balance zwischen Agilität und Stabilität.
Die Auswahl der richtigen Komponenten wie Motoren, Propeller und Flight Controller kann den Unterschied zwischen einem guten und einem großartigen Flugerlebnis ausmachen.
Für einen optimalen Aufbau und Beständigkeit sollten hochwertige Frames aus Carbon verwendet werden.
FPV System und Komponenten
Ein FPV-System setzt sich aus mehreren wichtigen Komponenten zusammen: einem Stack (Flugcontroller und ESC) oder ein AIO (FC und ESC auf einem Board), Empfänger, der FPV-Kamera und dem Video Transmitter sowie der FPV-Brille und Fernsteuerung.
Jede Komponente hat ihre eigene spezifische Funktion und ist entscheidend für die Leistung und Qualität des Copters und deinem FPV-Erlebnis.
FC, ESC und Empfänger
Der Flugcontroller ist das Gehirn des Copters, er verarbeitet die Eingaben des Piloten, stabilisiert den Copter und ist für die Ausführung der Manöver zuständig.
Zu den aktuell beliebten Flugcontrollern gehören solche von Marken wie iFlight, Speedybee, Mamba, Kiss und T-Motor.
Der ESC (früher auch PDB Power Distribution Board genannt), regelt die Verteilung des Stroms an die Motoren, den FC und den Videotransmitter samt Kamera.

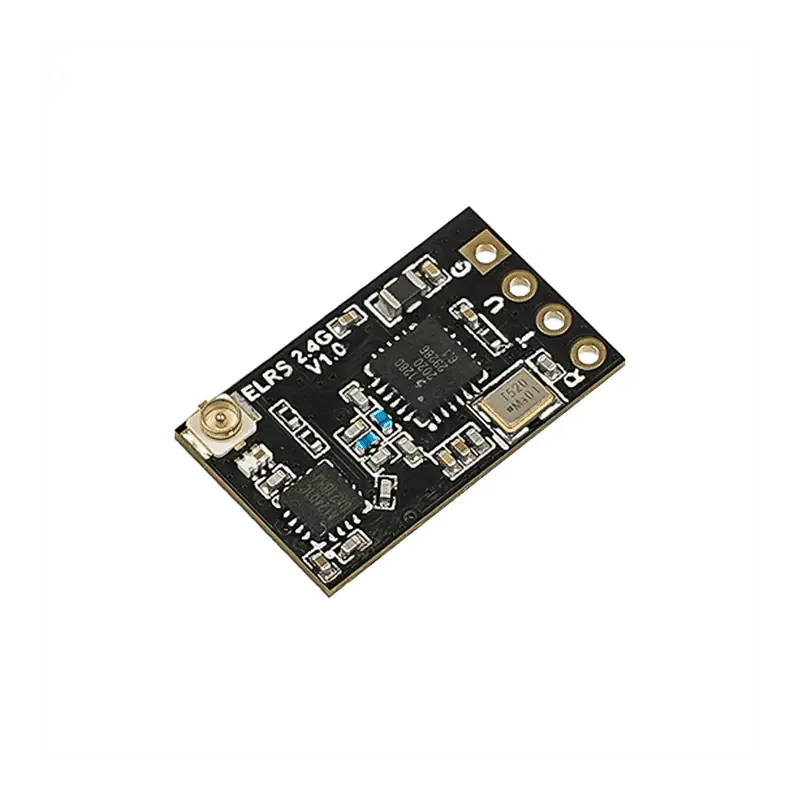

Der Empfänger nimmt die Steuersignale der Fernbedienung entgegen.
Systeme wie Crossfire oder ELRS sind bekannt für ihre hohe Reichweite und präzise Steuerung.
Der Empfänger wird direkt mit dem Flugcontroller verbunden, was für eine direkte und schnelle Kommunikation sorgt.
FPV-Kamera und Videotransmitter
Die FPV-Kamera ist das “Auge” des Copters. Sie liefert Echtzeitbilder an die FPV-Brille.

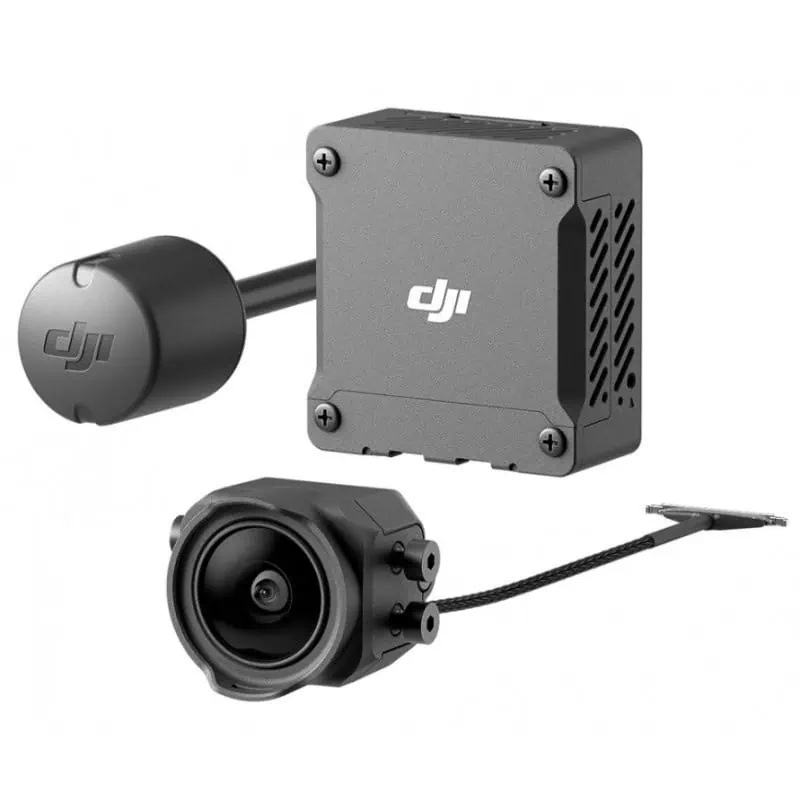

Hochwertige Kameras wie die DJI O3 Air Unit bieten gestochen scharfe Bilder und niedrige Latenzzeiten.
Der Videotransmitter sendet die Bildsignale der Kamera zur FPV-Brille.

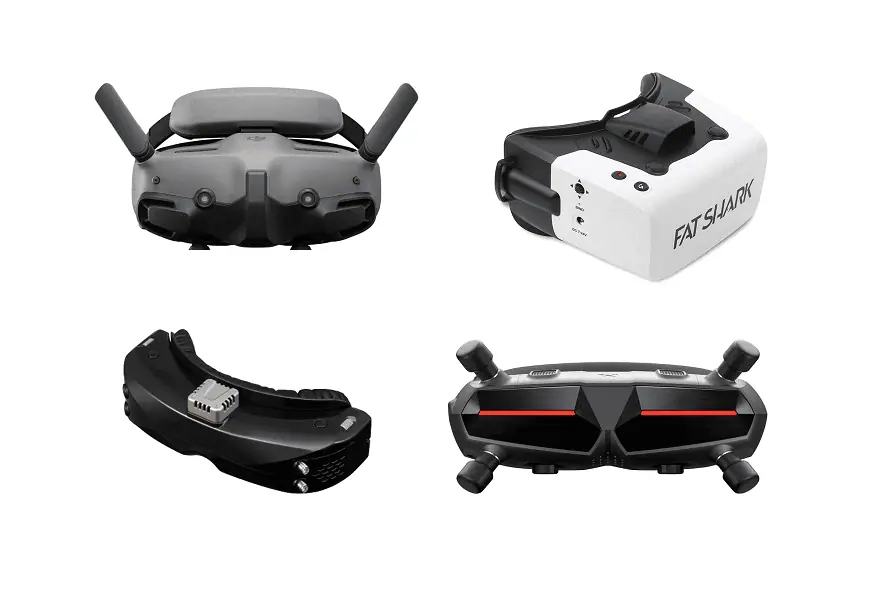

FPV-Brille und Empfangseinheit
Die FPV-Brille ermöglicht es dem Piloten, die Kameraansicht des Copters zu sehen.
Moderne FPV-Brillen bieten hohe Auflösungen und geringe Latenzzeiten, was für ein immersives Erlebnis sorgt.
Die Antennen in der FPV Brille empfangen die Videosignale des Transmitters und senden diese auf die Bildschirme in der Brille.
Ein integriertes On-Screen Display (OSD) zeigt zusätzliche Flugdaten an, die dem Piloten helfen, den Flug zu überwachen.
Die wichtigsten OSD Elemente (Betaflight) sind: Batteriespannung pro Zelle, Batteriespannung, Link Qualität, Flugmodus, Timer 1 (Zeit seit dem der Lipo angesteckt wurde) und Timer 2 (Zeit seit dem die Motoren laufen) um ein paar zu nennen.
Hier kann natürlich jeder Anpassungen nach belieben vornehmen.
Aufbau und Frame
Beim Aufbau und der Auswahl des passenden Frames eines FPV 5 Zoll Copters gibt es einige wichtige Aspekte zu beachten. Besonders entscheidend sind wechselbare Arme mit einer Stärke von mindestens 5 mm, um eine gewisse Haltbarkeit zu gewährleisten.

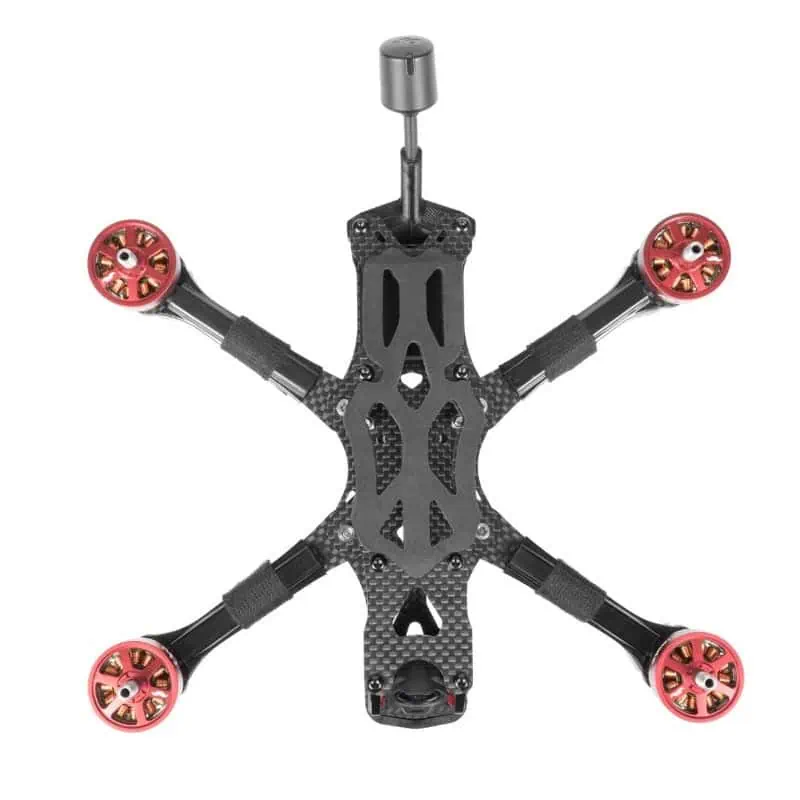

Freestyle Rahmen
Freestyle-Rahmen (True-X) sind für Tricks und Manöver in der Luft ausgelegt. Sie bieten oft mehr Platz für Komponenten und sind robuster, da sie stärkere Einschläge aushalten müssen.

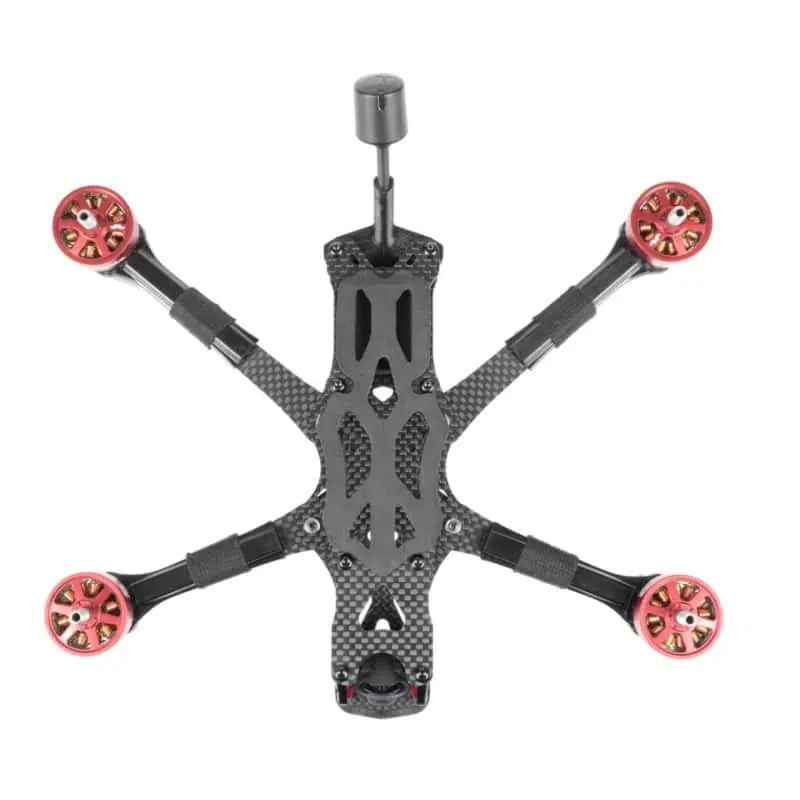

Es gibt auch sogenannte Deadcat Frames, bei denen die Motoren links und rechts neben der Kamera angebracht werden, um keine Propeller im Kamerabild zu haben. Diese werden meist verwendet, wenn man einen Mix aus Freestyle und Long Range fliegen möchte.
Ein typisches Freestyle Frame Kit enthält Teile wie eine Top Plate, eine oder zwei Bottom Plates, 4 Arme und Standoffs zur Verbindung der Platten, sowie ein Schraubenset
Materialien und Haltbarkeit
Beim FPV-Rahmen sind die Materialien entscheidend für die Haltbarkeit und Leistung des Copters.
Carbon ist die erste Wahl aufgrund hoher Haltbarkeit und geringem Gewicht.
Die Top Plate und Bottom Plate eines hochwertigen Rahmens sind oft aus 2-3 mm dickem Carbon gefertigt, während die Arme bis zu 8 mm dick sein können.
Zur zusätzlichen Stabilisierung werden Standoffs verwendet, die in der Regel aus Aluminium bestehen. Ein Battery Pad wird auf der Top Plate angebracht, um den FPV-LIPO sicher zu fixieren.
Leistung und Anpassungen
Die Leistung eines FPV 5 Zoll Copters hängt stark von den gewählten Motoren, Propellern und der Batterie ab. Anpassungen in diesen Bereichen können die Flugzeit und das Flugverhalten erheblich beeinflussen.

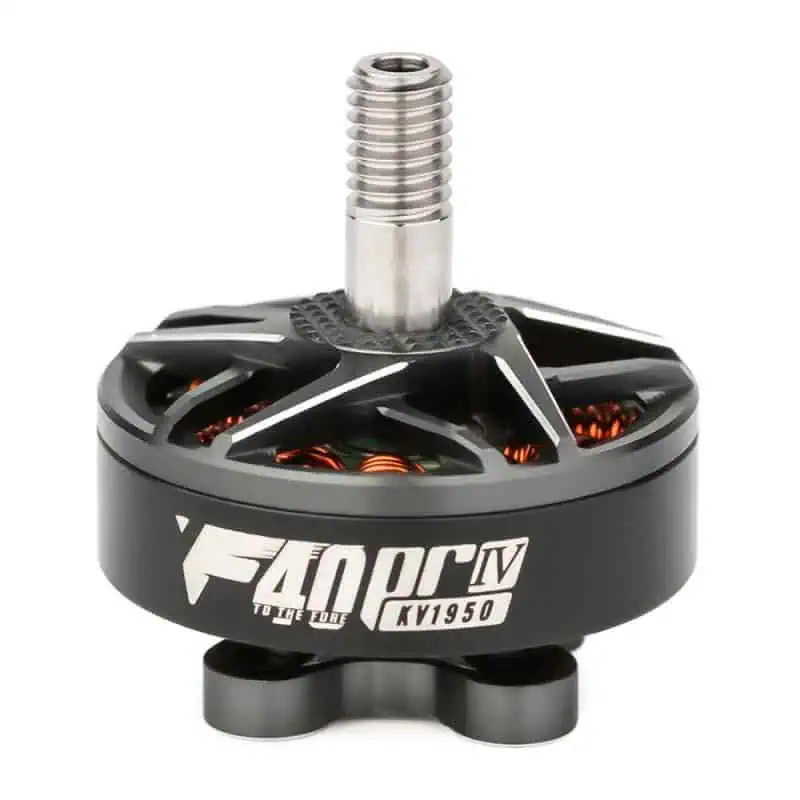

Motor und Propellergröße
Die Motorgröße bestimmt, wie viel Schub ein Copter erzeugen kann.
Für einen 5 Zoll Copter sind Motoren der Größen 2205 bis 2306 populär. Diese Motoren bieten eine gute Balance zwischen Gewicht und Leistung.
Ein Motor mit höherer KV-Zahl wie 2306 / 1950KV (für 6s), bietet mehr Drehzahl pro Volt und passt gut zu 5 Zoll Propellern.
Die Steigung der Propeller kann ebenfalls die Leistung, das Flugverhalten sowie die Flugzeit beeinflussen.
5 Zoll Propeller sind ideal für FPV-Freestyle, da sie eine gute Balance aus Geschwindigkeit und Kontrolle bieten.
Sie harmonieren gut mit den Motoren und ermöglichen präzise Manöver und hohe Geschwindigkeiten.
Anpassungen dieser Komponenten können die Stabilität und Manövrierfähigkeit des Copters verbessern.
Batterie und Flugzeit
Die Wahl der Batterie beeinflusst die Flugzeit und Leistung eines Copters.
Für einen 5 Zoll Copter sind 6s-LiPos eine gebräuchliche Wahl. Sie bieten eine gute Balance zwischen Gewicht und Leistung und passen gut zu den empfohlenen Motoren.
Eine angemessene Kapazität für einen 5 Zoll FPV Copter liegt bei 1050mAh bis 1550mAh.
Batterien mit höherer Kapazität ermöglichen längere Flugzeiten, erhöhen jedoch das Gewicht des Copters, was die Manövrierfähigkeit beeinträchtigen kann.
Um die optimale Leistung zu erreichen, ist es wichtig, das Gewicht und die Kapazität der Batterie auszubalancieren.
Technische Spezifikationen und Montage
Ein 5-Zoll FPV Copter bietet eine gute Flexibilität in Design und Leistung. In den folgenden Abschnitten werden die Größen, Gewichte sowie die Befestigung von Kamera und Batterie besprochen.
Größen und Gewicht
Ein typischer 5-Zoll FPV Copter hat einen Durchmesser von etwa 210 bis 230 mm, gemessen von Motor zu Motor. Das Gewicht ohne Batterie beträgt meist 250 bis 400 Gramm. Diese leichten und kompakten Maße machen den Copter ideal für akrobatische Manöver.
Der Apex Evo Frame wird oft verwendet, sowie der iFlight Nazgul 5 oder der TBS Source One Frame, sind weitere sehr populäre Frames.
| Komponente | Gewicht (gr) |
| Frame | 100-150 |
| Elektronik | 60-100 |
| Motoren (4 x) | 120-160 |
| Propeller (4 x) | 20-30 |
Kamera- und Batteriemontage
Die Montage der Kamera erfolgt mittels einer Aluminium- oder Carbon-Kamerahalterung. Diese Halterungen sind oft verstellbar, um den Winkel der FPV-Kamera anpassen zu können.
Für die Batteriemontage wird meist ein Batteriegurt (Strap) verwendet. Einige Modelle kommen mit speziellen Battery Pads, die zusätzliche Stabilität bieten.
FAQ
In dieser Sektion werden häufig gestellte Fragen rund um 5 Zoll FPV Copter behandelt. Wichtige Themen wie notwendige Komponenten, Größen des Frames, Kosten, gesetzliche Regelungen und spezifische Frame-Arten werden erläutert.
Welche Bestandteile sind für den Aufbau eines 5 Zoll FPV Copters notwendig?
Ein 5 Zoll FPV Copter benötigt mehrere wesentliche Komponenten. Dazu gehören ein Flight Controller, Motoren, ESC (Electronic Speed Controller), Propeller, eine Kamera, ein Video-Transmitter, ein Empfänger und ein Frame.
Was sind die Dimensionen eines typischen 5 Zoll FPV Frames?
Ein typischer 5 Zoll FPV Frame hat eine diagonale Achsbreite von etwa 210 bis 250 Millimetern. Diese Größe ist optimal für 5 Zoll Propeller, die gängig bei FPV Coptern sind.
Welche Kosten sollten für ein qualitatives FPV Drohnen Komplettset eingeplant werden?
Die Kosten für ein qualitatives FPV Drohnen Komplettset betragen zwischen 1200 Euro und 2000 Euro.
Mit welchen Regularien muss man beim FPV-Fliegen in Deutschland rechnen?
In Deutschland gelten für FPV Drohnen spezielle Regelungen. Piloten müssen sich an die EU Drohnenverordnung halten und gegebenenfalls einen Kenntnisnachweis erbringen.
Welchen Drohnenführerschein benötige ich, um einen FPV Copter zu steuern?
Für das Fliegen eines FPV Copters ist häufig ein Drohnenführerschein erforderlich. In Deutschland muss man den EU-Kompetenznachweis A1/A3 erwerben. Für bestimmte Drohnen Kategorien muss man auch den A2-Führerschein durch eine Prüfung ablegen.
Wie unterscheidet sich ein Freestyle Frame von anderen FPV Frames?
Ein Freestyle Frame zeichnet sich durch seine Robustheit und Manövrierfähigkeit aus.
Er ist im Vergleich zu Racing Frames meist schwerer und ausgelegt für akrobatische Manöver statt hohe Geschwindigkeiten.
